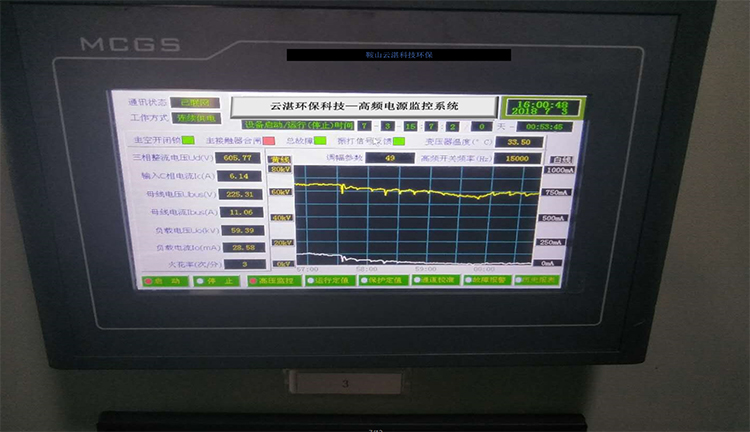

工作現場照片

方案優勢

已源設備是電除塵效率的關鍵因素。高頻電源+高壓脈沖電源是國內外******進的電除塵供電模式。投資少、工期短、節能減排效果******。與傳統相比,節能50~80%、除塵效率提高50%,尤其對PM2.5優勢明。

高頻電源技術優點及脈沖電源在電除塵改造上的優勢

調幅型高頻電源

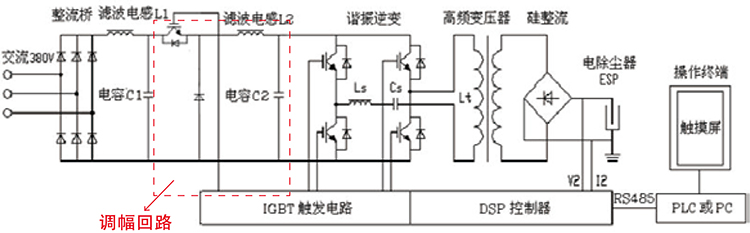

調幅型高頻電源主回路工作原理

相比于普通調頻型高頻電源,|GBT調幅型高頻電源除了具有普通調頻型高頻電源的切功能外,還増加了調幅回路。相比普通高頻電源,具有工況適應性更好,節能效率提高50%,尤其對PM2.5優勢明。

調幅型高頻電源的技術優勢

調幅回路具備斬波、派波功能。直流電壓(約550∨)經斬波,再經濾波電感L2、電容C2,輸H可調的直流母線電壓(0~550∨)。

普通調頻型高頻電源只能道過改變逆變頻率的方式改變負載平均申壓。正常工作時,逆變頻率低于高頻變壓器的額定工作頻率,導致諧振電流增大,變壓器損耗增加,電源效率降低。同時,網側電流諧波增加,功率因數降低。由于母線電壓固定,在工況情況比較差的情況下,如電流比較小,變壓器輸岀峰值電壓抬高,尋致電場頻繁閃絡,電場運行不穩定。

調幅型高頻電源,采用調節直流母線電壓,實現輸出電壓調節。逆變頻率基本保持變壓器的額定頻率附近,因此,電源效率與額定情況下基本相同。再配合網側功率因數校正電路,使功率因數基本穩定。在工況比較差的情況下,如電流比較小,通過調節母線申壓,使變壓器輸出峰值申壓不會太高,不會發生頻繁閃絡,電場運行穩定

當調幅型高頻電源的調幅占空比為1時(一般小于1),調型高頻電源就相當于普通忘頻電源。

從除塵器供電性能來說,幾種電源的排序如下

脈沖電源>調幅型高頻電源>普通高頻電源

從電源價格來說,幾種電源的排序如下

脈沖電源>調幅型高頻電源>普通高頻電源

可見,調幅型高頻電源是一種性價比******的電除塵器供電電源。

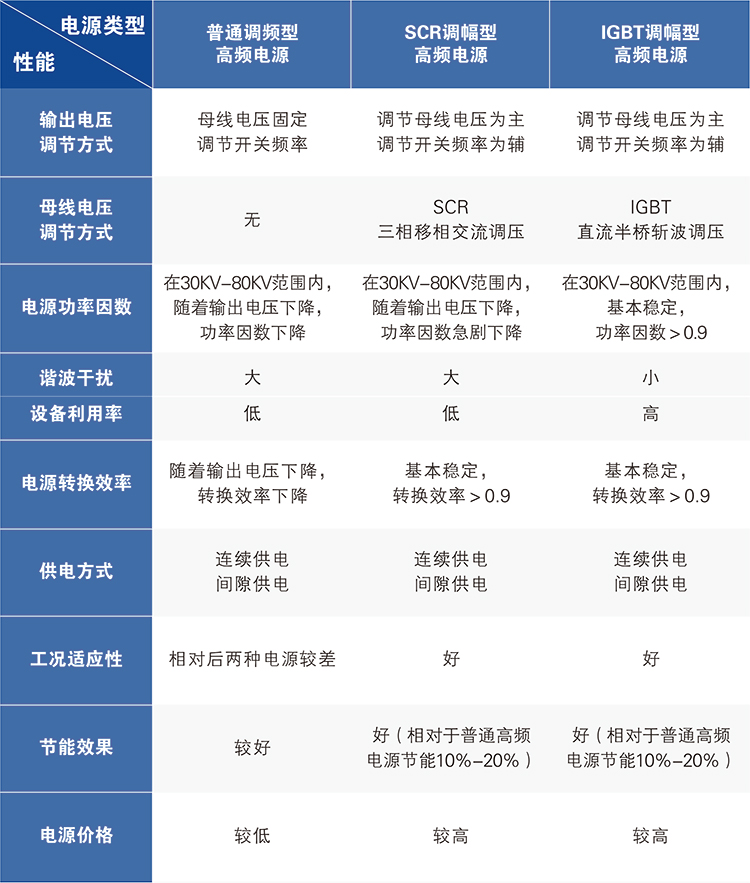

幾種高頻電源的性能比較

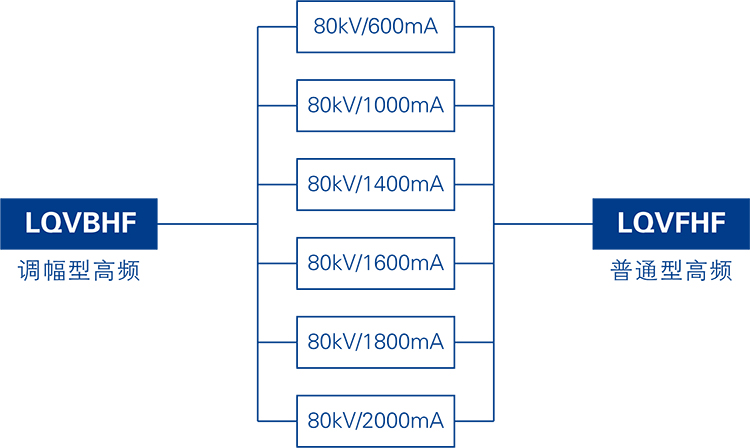

高頻電源規格型號
