氣箱脈沖袋除塵器(Plenum—Pulse)是在引進美國富樂(Fuller)公司技術基礎上,吸收德國除塵器技術優點,結合我國實際國情研制開發的集合分室風機反吹和噴吹脈沖等諸類除塵器的優點,具有八十年代技術水平的******袋收塵器。擴大了袋除塵器的使用范圍,提高了收塵效率,延長了濾袋使用壽命。它不僅能凈化一般的含塵氣體,還能處理入口濃度達1300g/Nm3高濃度氣體,成為與O-Sepa類選粉機、立式磨配套的成品回收設備。在國家新的環保標準下(排放濃度,熱力設備<100mg/Nm3,通風設備<50mg/Nm3),不僅廣泛用于水泥行業,在電力、化工、冶金、鋼鐵行業也被廣泛采用。
二、工作原理
氣箱脈沖袋除塵器本體分隔成數個箱區,每箱有32、64、96、128等條袋子。并在每箱側邊出口管道上有一個氣缸帶動的提升閥。當除塵器過濾含塵氣體到一定時間后(或阻力達到預先設定值),清灰控制器就發出信號。******個箱室的提升閥就開始關閉以切斷過濾氣流,這個箱的脈沖閥開啟,以大于0.5Mpa的壓縮空氣經脈沖閥噴入凈氣室,并逐室按要求輪換進行清灰完畢。
該除塵器,由于采用整箱大脈沖閥反吹噴射清灰,換袋時,打開頂部蓋子,直接抽出濾袋即可,維護簡單、方便。
三、選型

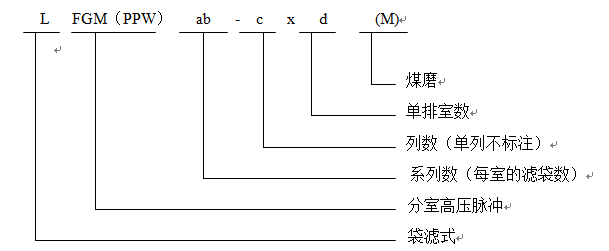

1、型號說明
L FGM(PPW) ab - c x d (M)
2、選型參數及選型原則
(1)除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的******數值,由專業技術人員或客戶按相對應的除塵器型號技術性能參數選取。
訂 貨 須 知
我們提供出的產品不含除塵器三口(進氣口、排氣口、排灰口)以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等,若用戶需要,我們可以代為辦理。
1、供貨范圍
(1)除塵器本體一臺(套)
(2)除塵器濾袋一套
(3)微機控制裝置電氣控制柜一臺(套)
(4)鎖風裝置一臺(套)
(5)壓氣系統元件一臺(套)
2、服務方式
(1)負責指導安裝,質量檢測和跟蹤,培訓崗位工人和相關技術人員。
(2)負責調試達標。
(3)建立長期服務網點,長期提供易損的配備件并隨時到廠為用戶解決相關問題,并提供相關技術咨詢。
(4)如我們樣本中的定型產品(見附圖)不能滿足工藝要求時,可根據用戶提出的要求,對除塵器進行特殊設計制造。
氣箱式脈沖袋除塵器技術性能表
型 號 技術參數 |
LFGM32–3 |
LFGM32–4 |
LFGM32–5 |
LFGM32–6 |
|||
處理風量 (m3/h) |
A |
>100g/Nm3 |
5000 |
6500 |
9000 |
11500 |
|
B |
≤100 g/Nm3 |
6900 |
8030 |
11160 |
13390 |
||
過濾風速(m/min) |
1.0 ~ 1.2 |
||||||
總過濾面積(m2) |
96 |
128 |
160 |
192 |
|||
凈過濾面積(m2) |
64 |
96 |
128 |
160 |
|||
除塵器室數(個) |
3 |
4 |
5 |
6 |
|||
濾袋總數(條) |
96 |
128 |
160 |
192 |
|||
除塵器阻力(Pa) |
1500 – 1700 |
||||||
出口氣體含塵濃度(mg/Nm3) |
<50 |
||||||
除塵器承受負壓(Pa) |
9000 |
||||||
清 灰 壓縮空氣 |
壓力(Pa) |
(4 – 6) x 105 |
|||||
耗氣量 (Nm3/min) |
0.27 |
0.37 |
0.46 |
0.6 |
|||
剛性葉輪給料機 |
下料口 300 x 300 轉速24 rpm 減速電機功率 1.1KW |
||||||
螺旋輸送機 |
規格 |
|
|||||
減速電機 |
|
||||||
濾袋規格 |
φ130 x 2450 |
||||||
保溫面積(m2) |
26.5 |
36.5 |
41 |
48.5 |
|||
設備總重 (約值,不包括保溫層)(kg) |
2400 |
3400 |
4400 |
5400 |
|||
氣箱式脈沖袋除塵器技術性能表
型 號 技 術 參 數 |
LFGM64–4 |
LFGM64–5 |
LFGM64–6 |
LFGM64–7 |
||||
處理風量 (m3/h) |
A |
>100g/Nm3 |
13000 |
18000 |
22000 |
26000 |
||
B |
≤100 g/Nm3 |
17800 |
22300 |
26700 |
31200 |
|||
過濾風速(m/min) |
1.0 ~ 1.2 |
|||||||
總過濾面積(m2) |
256 |
320 |
384 |
448 |
||||
凈過濾面積(m2) |
192 |
256 |
320 |
384 |
||||
除塵器室數(個) |
4 |
5 |
6 |
7 |
||||
濾袋總數(條) |
256 |
320 |
384 |
448 |
||||
除塵器阻力(Pa) |
1500 – 1700 |
|||||||
出口氣體含塵濃度(mg/Nm3) |
<50 |
|||||||
除塵器承受負壓(Pa) |
9000 |
|||||||
清 灰 壓縮空氣 |
壓力(Pa) |
(4 – 6) x 105 |
||||||
耗氣量 (Nm3/min) |
1.2 |
1.5 |
1.8 |
2.1 |
||||
剛性葉輪給料機 |
下料口 300 x 300 轉速24 rpm 減速電機功率 1.1KW |
|||||||
螺旋輸送機 |
規格 |
LS250 x 3.0m |
LS250 x 4.22m |
LS250 x 5.44m |
LS250 x 6.66m |
|||
減速電機 |
TY100–31.5– 2.2 2.2 KW |
TY100–31.5–3 3.0 KW |
||||||
濾袋規格 |
φ130 x 2450 |
|||||||
保溫面積(m2) |
70 |
94 |
118 |
142 |
||||
設備總重 (約值,不包括保溫層)(kg) |
6900 |
8800 |
9700 |
11800 |
||||
氣箱式脈沖袋除塵器技術性能表
型 號 技 術 參 數 |
LFGM96–5 |
LFGM96–6 |
LFGM96–7 |
LFGM96–8 |
LFGM96–9 |
||
處理風量 (m3/h) |
A |
>100g/Nm3 |
26000 |
33000 |
40000 |
46000 |
52200 |
B |
≤100 g/Nm3 |
33400 |
40100 |
46800 |
53300 |
60100 |
|
過濾風速(m/min) |
1.0 ~ 1.2 |
||||||
總過濾面積(m2) |
480 |
576 |
672 |
768 |
864 |
||
凈過濾面積(m2) |
384 |
480 |
576 |
672 |
768 |
||
除塵器室數(個) |
5 |
6 |
7 |
8 |
9 |
||
濾袋總數(條) |
480 |
576 |
672 |
768 |
864 |
||
除塵器阻力(Pa) |
1500 – 1700 |
||||||
出口氣體含塵濃度(mg/Nm3) |
<50 |
||||||
除塵器承受負壓(Pa) |
9000 |
||||||
清 灰 壓縮空氣 |
壓力(Pa) |
(4 – 6) x 105 |
|||||
耗氣量 (Nm3/min) |
0.9(1.8) |
0.9(1.8) |
0.9(1.8) |
0.9(1.8) |
1.2(2.5) |
||
剛性葉輪給料機 |
下料口 300 x 300 轉速24 rpm 減速電機功率 1.1 KW |
||||||
螺旋輸送機 |
規格 |
LS315x 5.00m |
LS315x 6.20m |
LS315x 6.50m |
LS315x 8.60m |
LS315x 9.84m |
|
減速電機 |
TY100–31.5–2.2 2.2 KW |
TY112–35.5–4 4 KW |
|||||
保溫面積(m2) |
120 |
130 |
140 |
150 |
160 |
||
設備總重 (約值,不包括保溫層)(kg) |
11800 |
13500 |
15200 |
18000 |
19600 |
氣箱式脈沖袋除塵器技術性能表
型 號 技 術 參 數 |
LFGM 96–2x5 |
LFGM 96–2x6 |
|
|
